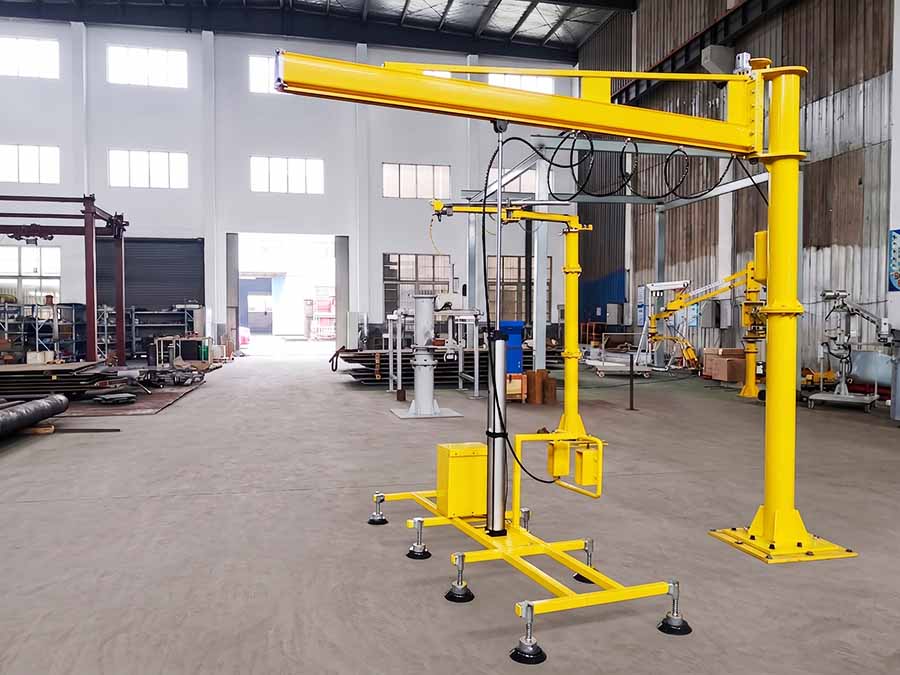

Що таке стріловий кран без фундаменту?

A безфундаментний стріловий кранце автономна підйомна система, призначена для роботи без окремого бетонного фундаменту. Замість того, щоб передавати сили перекидання на спеціально-створену основу через вбудовані анкерні болти, тут використовується сконструйована база-зазвичай широка сталева основа, вбудована противага чи система баласту-для підтримки стабільності.

Ця конструкція використовується там, де звичайний стріловий кран-змонтований на фундаменті непрактичний, як-от орендовані приміщення, завершені майстерні, тимчасові виробничі зони та робочі станції, де будівельні роботи можуть перервати роботу. Він може забезпечити локальне покриття підйому без додавання нової бетонної основи, але він не є універсальною заміною крану зі стаціонарною стрілою. Перед вибором необхідно оцінити стан підлоги, шлях навантаження, робочий радіус, навантаження та передбачуване розташування.

Безфундаментний стріловий кран також можна охарактеризувати як противагустріловий кран, стріловий кран-на базі, переносний стріловий кран, абоокремо стоячий стріловий кранбез основи. Ці терміни не завжди взаємозамінні. Фактична конфігурація повинна бути підтверджена конструктивним проектом і запланованим способом використання.

Щогла або колона

Вертикальна щогла підтримує стрілу і передає вертикальні, горизонтальні та перекидні навантаження на базову конструкцію. Залежно від конструкції це може бути готова сталева колона або конструкційний трубчастий профіль.

Стріла

Горизонтальна стріла забезпечує робочий радіус. Це може бути консольна балка або кроквяний кронштейн в залежності від необхідного навантаження, вильоту і контролю прогину. Рука обертається навколо щогли, охоплюючи певну робочу зону.

Підйомник і візок

Ручний або механічний підйомник піднімає та опускає вантаж. Візок переміщує підйомник уздовж стріли стріли, де конструкція передбачає хід. Тип підйомника, спосіб керування, швидкість підйому та вимоги до робочого режиму слід вибирати відповідно до завдання транспортування, а не самостійно.

Поворотний вузол

Поворотний вузол дозволяє повороту стріли. Обертання може бути ручним, допоміжним або з приводом. Його корисний кут обертання може бути обмежений фізичним розташуванням, базовим розташуванням, обладнанням поблизу та безпечним проміжком.

База без фундаменту

База є визначальною ознакою системи. Він розроблений таким чином, щоб протистояти моменту, який виникає, коли підвішений вантаж діє на зовнішній кінець стріли. Безфундаментальна основа може включати:

• Широка сталева базова рама, яка розподіляє навантаження на опорну підлогу.
• Противаги або сконструйований баласт.
• Виносні опори або стабілізуючі елементи, де застосування вимагає більшої площі.
• Забезпечення підйому або мобільності конфігурацій, призначених для переміщення під час розвантаження.

Базу ніколи не слід розглядати як загальну платформу. Його геометрія, розподіл ваги, деталі з’єднання та дозволена робоча конфігурація безпосередньо пов’язані зі стійкістю крана.

Безфундаментний стріловий кран виконує ту саму основну послідовність підйому, що й звичайний стріловий кран. Підйомник піднімає вантаж, візок розташовує його вздовж плеча, а стріла обертається, щоб перемістити вантаж у необхідну зону.

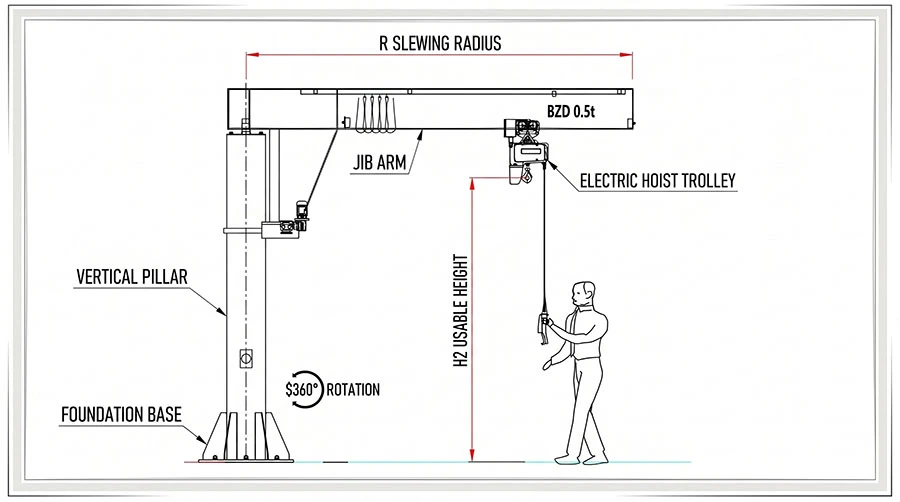

Різниця полягає в тому, як конструкція чинить опір результуючим силам. Коли вантаж піднімається від щогли, він створює момент перекидання. Кран зі стаціонарною-колонною стрілою зазвичай передає цей момент через свою анкерну систему на спроектовану бетонну основу. Безфундаментний стріловий кран використовує свою базову опору та систему противаг, щоб протистояти моменту, розподіляючи реакції на опорну підлогу.

З цієї причини ємність не можна розглядати ізольовано. Навантаження на гаку, виліт, вага підйомника та візка, динамічні ефекти під час переміщення та конфігурація основи впливають на робочі умови. Кран має використовуватися лише відповідно до графіка навантаження, інструкції з експлуатації та затвердженої схеми встановлення, що надається для цієї конкретної системи.

Безфундаментний стріловий кран визначається концепцією встановлення, а не однією стандартною геометрією. Загальні особливості включають:

• Окремий залізобетонний фундамент не потрібний, якщо опорне перекриття та запланована конфігурація затверджені.
• Інтегрована противага або баласт використовується для опору перекиданню.
• Самонесуча-основа розподіляє реакції по всій площі підлоги.
• Навколо щогли передбачено локальне кругле або напів{0}}кругле підйомне покриття.
• Систему можна використовувати для об’єктів, де постійні цивільні зміни обмежені.
• Деякі конфігурації можна змінити після того, як кран розвантажено та закріплено для руху.

Мобільність слід тлумачити обережно. Безфундаментний стріловий кран не обов’язково є мобільним краном, і його не можна переміщувати з підвішеним вантажем, якщо виробник спеціально не спроектував і не дозволив такий режим роботи.

Скорочення будівельних робіт

Головною перевагою є можливість додати локальне покриття підйому без будівництва спеціального фундаменту. Це може зменшити перешкоди, коли підлога цеху вже закінчена або доступ для будівельних робіт обмежений.

Підходить для адаптованих макетів

Виробничі камери, відділення обслуговування, складальні лінії та станції пакування часто змінюються з часом. Можна розглянути безфундаментний стріловий кран, де точка підйому може переміщатися разом з робочим процесом, за умови оцінки кожного запропонованого місця.

Місцеве обслуговування на робочому місці

Кран може обслуговувати певну робочу станцію, не займаючи всю площу, охоплену мостовим краном. Це зазвичай розглядається для повторюваного підйому між верстатом, лавкою, пристосуванням, піддоном або місцем обслуговування.

Потенційно нижчий обсяг встановлення

Якщо відповідна підлога доступна, монтаж може уникнути земляних робіт і робіт з укріплення фундаменту. Це не скасовує інженерних робіт. Місткість підлоги, стан плити, підземні комунікації, вільний доступ і безпечне розташування основи все ще повинні бути перевірені.

Безфундаментні стрілові крани, як правило, розглядаються для локальних, повторюваних завдань, а не для перевезення матеріалів на -далекі відстані. Потенційні програми включають:

• Монтажні та-складальні станції.
• Завантаження та розвантаження машини.
• Майстерні технічного обслуговування та сервісні майданчики.
• Обробка інструментів, пристосувань і компонентів.
• Робочі зони пакування, комплектування та відправлення.
• Дослідні виробничі лінії та тимчасові робочі осередки.
• Орендовані або спільні промислові приміщення, де структурні зміни обмежені.

Застосування слід оцінювати відповідно до характеристик навантаження, а також номінальної піднятої ваги. Довгі, не{1}}центровані, гнучкі, гарячі, небезпечні або нестабільні вантажі можуть накладати додаткові вимоги до транспортування та можуть потребувати іншого рішення для підйому.

A фіксований стріловий кранможе бути більш доцільним рішенням, якщо кран залишатиметься в одному місці протягом тривалого часу, де площа підлоги обмежена, або де передбачуване навантаження та навантажувальний момент роблять базу з противагою неефективною. Правильний вибір залежить від місця розташування та процесу обробки, а не лише від способу встановлення.

Безфундаментний стріловий кран слід вибирати для завдання підйому назовні. Почніть з предмета, який потрібно обробляти, а потім оцініть робоче середовище та умови підтримки.

1. Визначте фактичне навантаження

Запишіть максимальну підняту масу, вагу підйомного обладнання, розміри вантажу, центр ваги та частоту маніпуляції. Необхідна місткість повинна враховувати всі предмети, підвішені на гаку, а не лише продукт, який переміщується.

2. Визначте необхідне охоплення та охоплення

Визначте найдальшу точку вибору й{0}}опуску. Надмірний охоплення збільшує перекидний момент і може збільшити необхідну базу або зменшити практичну придатність безпідставної домовленості. Виберіть лише необхідний для роботи конверт.

3. Оцініть підлогу та вільну площу

Перевірте, чи може підлога підтримувати запропоновані реакції основи та чи достатньо місця для основи та противаг. Компактна робоча станція не означає автоматично, що підійде безфундаментний стріловий кран.

4. Виберіть метод підйому, візка та обертання

Розглянемо ручне або силове переміщення відповідно до ваги вантажу, частоти підйому, ергономіки оператора, точності позиціонування та необхідного часу циклу. Елементи керування повинні відповідати процесу та дозволяти оператору зберігати безпечний огляд вантажу.

5. Перегляньте обов'язки та навколишнє середовище

Враховуйте вплив у приміщенні чи на відкритому повітрі, ризик корозії, умови навколишнього середовища, доступність електроенергії, доступ до технічного обслуговування та кількість щоденних циклів підйому. Ці фактори впливають на необхідну конфігурацію та план перевірки.

6. Підтвердьте потреби в переїзді

Якщо кран може бути переміщений у майбутньому, визначте, як часто, як далеко та яким способом. Переміщення слід планувати як розвантажувальну діяльність без навантаження з подальшою повторною-перевіркою нового робочого місця.

A безфундаментний стріловий кранце рішення для локального підйому, яке використовує сконструйовану самонесучу-основу, а не окремо збудований бетонний фундамент. Це може бути корисно, коли важливі гнучкість, мінімальні будівельні роботи або майбутні зміни макета. Його придатність залежить не тільки від необхідної вантажопідйомності: підлога, площа основи, виліт, робочий режим, шлях навантаження та засоби керування встановленням — усе це потрібно враховувати разом.

Для технічно обґрунтованого вибору визначте завдання транспортування, підтвердьте наявність підлоги та робочого простору та перевірте запропоновану конфігурацію на відповідність технічній документації постачальника перед встановленням.
