Безфундаментний стріловий кран

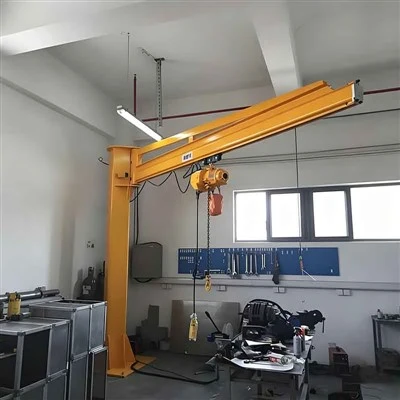

Безфундаментний стріловий кран – це-монтована на підлозі автономна підйомна система для локального транспортування в існуючих приміщеннях. Він кріпиться на сертифіковану залізобетонну плиту за допомогою анкерів, що встановлюються. Перед установкою на місці не потрібно проводити земляні роботи або окремий заливний фундамент під кран.

Ця система підходить для легких завдань підйому для складальних станцій, місць завантаження машин, зварювальних приміщень, зон технічного обслуговування та пакувальних ліній. Його збільшена базова структура розподіляє підйомну силу через наявну плиту, тоді як стріла забезпечує певний радіус транспортування поблизу робочої станції.

Безфундаментний стріловий кран не скасовує структурних вимог. Оцінка місця повинна охоплювати існуючу бетонну підлогу, сталеву арматуру, зону анкерування та загальні умови підтримки. Оцінка враховує цільову вантажопідйомність, виліт стріли, вагу підйому, а також фактичні вимоги до робочого циклу.







До складу крана входять сталева щогла, посилена база, стріла, поворотна головка, траєкторія візка та система -монтованого кріплення. Косиці зміцнюють з’єднання-з-основою під час підйому та повороту. Ручне або механічне обертання, зупинки обертання, блокування стріли та сумісне підйомне обладнання можна вибрати відповідно до застосування.





Параметр	Типова конфігурація
Номінальна потужність	Підйом легких-навантажень, зазвичай до 1000 кг; кінцева потужність залежить від конфігурації крана та перевірки плити.
Розмах стріли	Вибирається навколо необхідної робочої зони та допустимого навантаження на перекидання.
Нижче-висоти стріли	Відповідає висоті вантажу, ходу гака, висоті підйому та кліренсу.
Обертання	До 360 градусів, якщо це дозволяє вибраний дизайн і зазор на місці.
монтаж	Встановіть -анкери на кваліфіковану залізобетонну плиту; відсутність спеціальної попередньо-залитої опори крана.

Остаточні розміри, вантажопідйомність, власна вага підйомника та анкерне розташування повинні розглядатися як один варіант навантаження.





Обидві конструкції є окремо стоячими стріловими кранами, але вони використовують різні способи встановлення. Безфундаментний стріловий кран встановлюється на існуючу сконструйовану залізобетонну плиту за допомогою збільшеної основи та -встановлених анкерів. Він призначений для підіймання легких-навантажень, якщо плита підходить і не потрібна спеціальна вбудована основа.

Кран зі стійкою стрілою зазвичай вибирається для більшої вантажопідйомності, більших прольотів, важких навантажень або умов, які вимагають спеціальної залізобетонної основи. Він не взаємозамінний з безфундаментним стріловим краном просто тому, що обидва мають щоглу-змонтовану на підлозі.







Кран слід монтувати лише на затвердженій залізобетонній ділянці. Перед встановленням підтвердьте:

• Товщина плити, армування, стан і опора під плитою.
• Відсутність невідповідних тріщин, компенсаційних швів, порожнеч, жолобів або непідкріплених країв у анкерній зоні.
• Тип анкера, закладення, відстань і відстань до краю для варіанту навантаження проекту.
• Зазор для обертання стріли, руху вантажу, елементів керування та доступу оператора.
• Вплив у приміщенні або на відкритому повітрі, захист від корозії та місцеві вимоги.

Після встановлення кран і зону кріплення слід оглянути та перевірити на відповідність вимогам проекту перед початком роботи.





Безфундаментні стрілові крани обслуговують об’єкти з фіксованими робочими завданнями, які вимагають частих підйомів на короткі відстані, усуваючи потребу в спеціально побудованій опорі крана. Загальні випадки використання охоплюють збірку компонентів, догляд за машиною, зварювальні роботи, операції з технічного обслуговування, завантаження арматури, пакування та модернізацію робочої станції.

Щоб досягти правильного вибору агрегату, надайте повні параметри, включаючи номінальне навантаження (підйомник і підйомне обладнання включно), необхідний проліт стріли, висоту під стрілою, частоту підйому, характеристики обертання, робоче середовище на місці та доступну інформацію про плиту.







Що таке безфундаментний стріловий кран?

Це автономний стріловий кран,-змонтований на підлозі, прикріплений до існуючої кваліфікованої залізобетонної плити. Для цього не потрібен окремий попередньо-залитий або попередньо-вмонтований крановий фундамент.

Чи потрібна бетонна підлога для безфундаментного стрілового крана?

так Для цього потрібна залізобетонна плита, здатна витримувати вертикальні, бічні та перекидні навантаження крана. Сама по собі товщина підлоги не підтверджує придатність; також необхідно перевірити арматуру, тріщини, з’єднання, анкери та умови підтримки.

Чим він відрізняється від стрілового крана?

Столовий стріловий кран зазвичай використовує спеціальний залізобетонний фундамент. Безфундаментний стріловий кран покладається на перевірену існуючу плиту та -встановлені анкери, що робить його більш придатним для легких-підйомних робіт і модернізації.

Чи можна його встановити біля стику або тріщини підлоги?

Не без інженерного схвалення. Тріщини, деформаційні шви, краї плит, траншеї та порожнечі можуть зменшити пропускну здатність анкерної -зони, тому їх необхідно оцінити перед підтвердженням розташування основи.

Чи може безфундаментний стріловий кран повертатися на 360 градусів?

Так, якщо вибрана конфігурація крана, довколишній зазор і маршрут живлення або повітря дозволяють повний оберт. Зупинки обертання можна використовувати, коли потрібен певний робочий сектор.

Чи можна переставити кран?

Так, за умови оцінки нової плити та анкера на наступному місці. Існуючі анкери не можна вважати придатними для повторного використання.





Безфундаментний стріловий кран скорочує будівельні роботи, пов’язані зі спеціальною опорою крана, зберігаючи структурну дисципліну, необхідну для безпечного підйому. Це практичний варіант, коли існуючу залізобетонну плиту можна перевірити на обрану потужність, виліт, анкерну систему та робочий режим.
