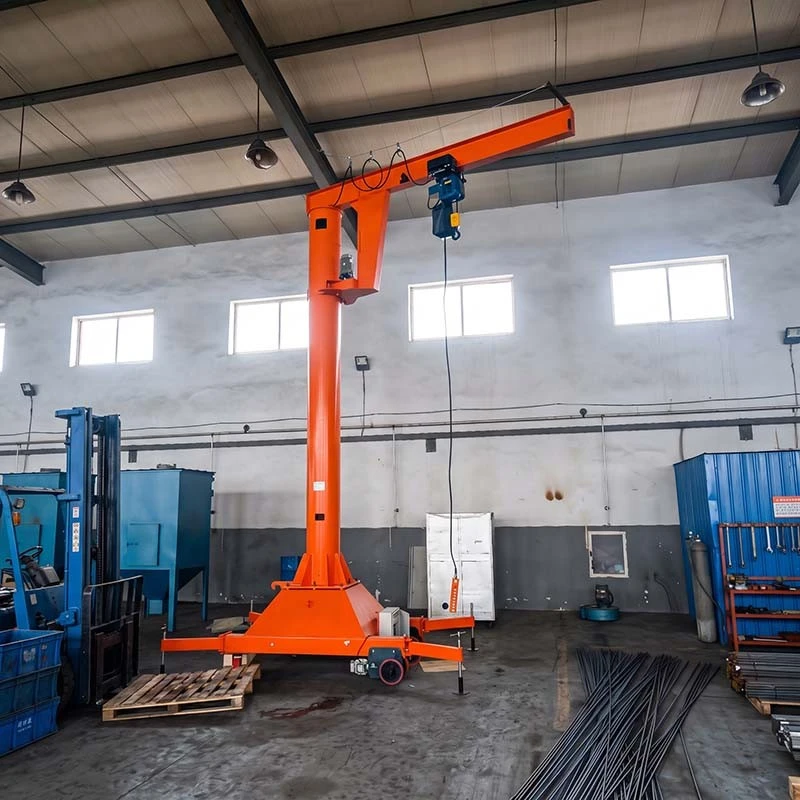

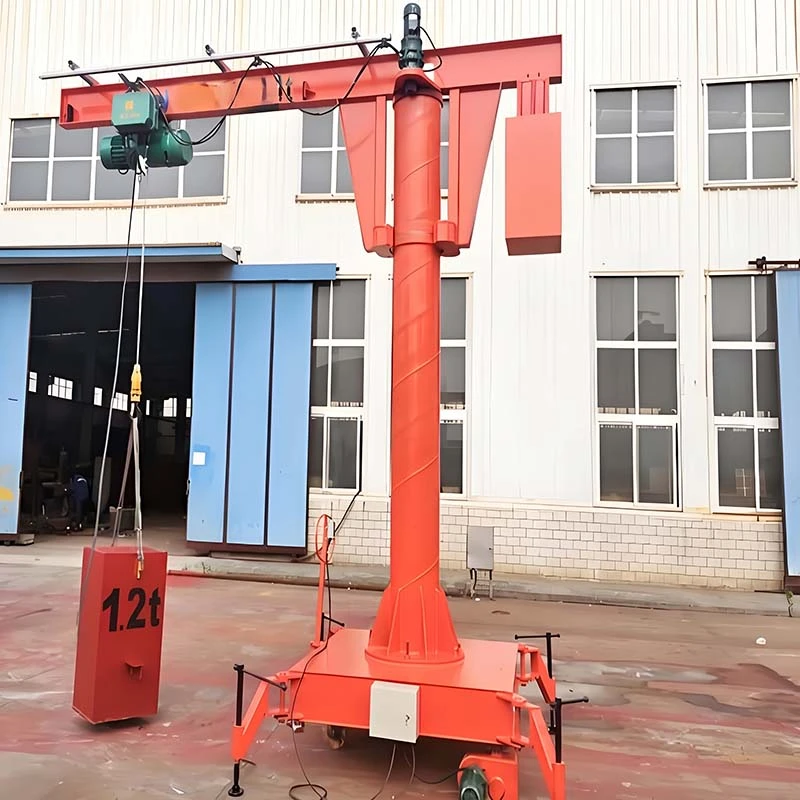

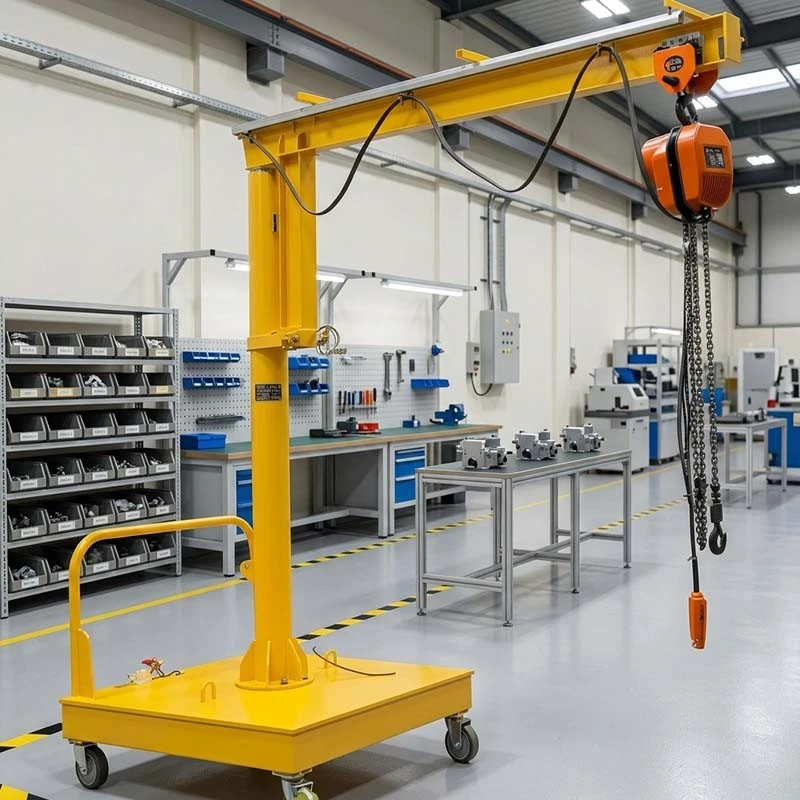

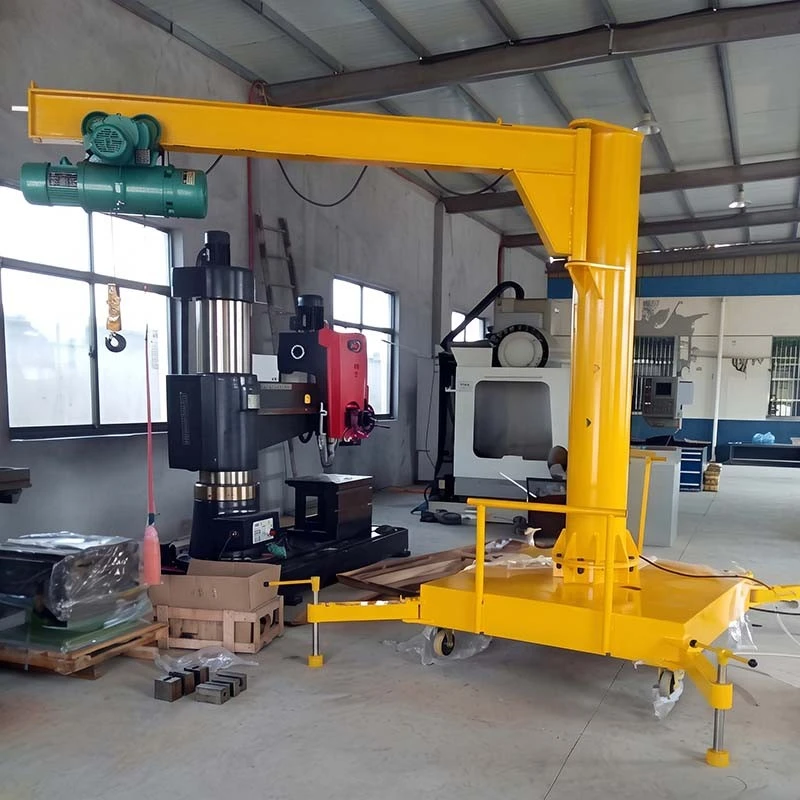

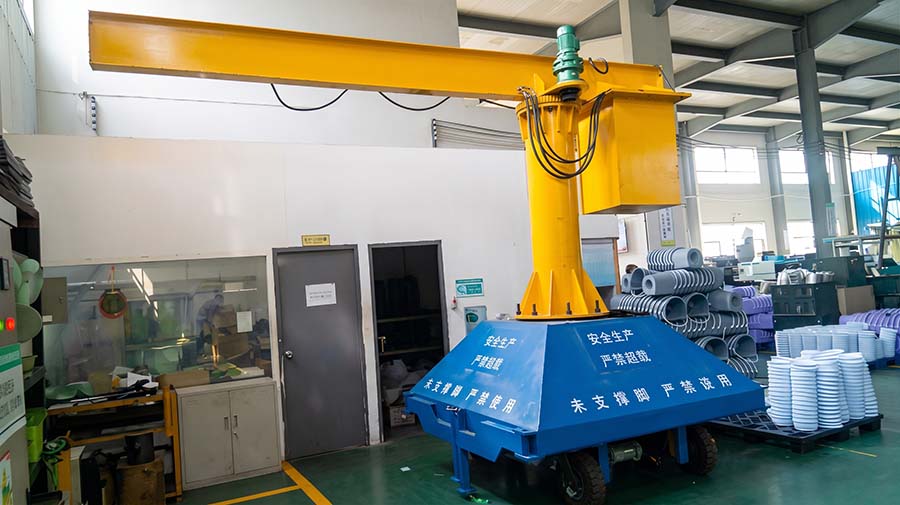

Важкі портативні стрілові крани

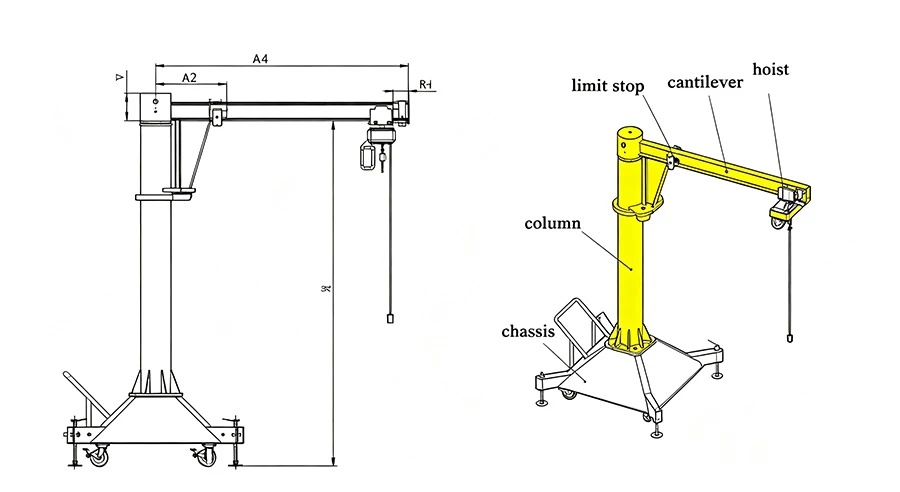

Важкі портативні стрілові крани забезпечують місцеве підйомне покриття там, де кріплення на фіксованій-колонці або-крані на стіні є непрактичним. Кран поєднує в собі конструкцію-сталеву щоглу, стрілу, поворотний вузол і опору з противагою в один пересувний блок. Його можна переміщувати між робочими камерами за допомогою навантажувача, а потім використовувати для багаторазового підйому, позиціонування та-обслуговування машини без кріплення до підлоги.

Ця домовленість призначена для об’єктів зі зміною планування виробництва, орендованих приміщень, ізольованих станцій технічного обслуговування або вимог до тимчасового обслуговування. Мобільність не зменшує потребу в інженерному контролі: номінальне навантаження, виліт стріли, площа основи, противага та місткість підлоги повинні оцінюватися як одна система.







Основа розроблена таким чином, щоб протистояти моменту перекидання, створюваному піднятим вантажем і вильотом стріли. Інтегровані чотири-кишені для вил дозволяють забирати розвантажений кран з кількох напрямків. Поворотний вузол із повним-обертанням підтримує позиціонування вантажу в межах доступної робочої зони. На стрілі встановлено візок і підйомний пристрій-замовника.

Конструктивні та експлуатаційні особливості

• Зварна конструкційна -сталева щогла, стріла та обважнена основа
• Окрема підстава з противагою; для стандартного портативного пристрою не потрібні постійні анкери для підлоги
• Чотири{0}}кишені для навантажувача для переміщення, коли кран розвантажено
• Ручне обертання стріли на 360 градусів для покриття робочої станції
• Підшипник-підтримує поворотне з’єднання для контрольованого руху стріли
• Варіант візка з ручним штовханням або з електроприводом, залежно від обраної конфігурації
• Сумісний з ручними, електричними ланцюговими або пневматичними підйомниками, за умови перевірки роботи та запасу
• Утримуючий пристрій та кінцеві упори на траєкторії візка стріли
• Оздоблення та електричне розташування можна вибрати відповідно до умов експлуатації в приміщенні







Параметр	Стандартний портативний діапазон важких-навантажень	Технічна примітка
Номінальна потужність	500–2000 кг	Включає лише підвішений вантаж. Підйомник, візок, під-гакові пристрої та такелаж необхідно враховувати при виборі.
Розмах стріли	8–12 m	Більший виліт збільшує момент перекидання і може вимагати більшої основи або меншої номінальної потужності.
Нижче-висоти стріли	8–20 m	Остаточна висота визначається ходом гака, висотою підйому та необхідним зазором для вантажу.
Обертання стріли	До 360 градусів	На ротації не повинно бути перешкод, шляхів для персоналу та комунікацій.
Основна концепція	Переносна база з противагою	Кран розташовується безпосередньо на перевіреній рівній підлозі.
Метод переселення	Чотири{0}}кишені для виделок	Перед транспортуванням кран необхідно розвантажити, а стрілу закріпити.
Інтерфейс підйомника	Ручний, ланцюговий або пневматичний	Вибір підйомника повинен відповідати номінальній потужності та робочому циклу.
Операційне середовище	Промислове використання всередині приміщень	Використання поза приміщенням потребує-перевірки вітру, корозії та паркування.

Важливо:Таблиця визначає типову конфігурацію, а не універсальний рейтинг. Остаточні розміри, власна вага, противага, вимоги до опори підлоги та специфікації підйомника повинні бути підтверджені відповідно до вибраної діаграми навантаження та умов на місці.





Важкий портативний стріловий кран використовується, коли вантаж необхідно піднімати неодноразово в межах визначеного радіусу, але точка використання може змінюватися. Типові обов'язки включають:

• Пристосування для подачі, преси, обробні центри та складальні столи
• Зняття коробок передач, насосів, двигунів та інструментів під час технічного обслуговування
• Розташування готових деталей для зварювання, підгонки або перевірки
• Допоміжні станції пакування, палетування та переробки
• Забезпечення періодичного покриття підйому під час зміни ліній або розширення об’єкта

Це не заміна мостового крана, коли вантажі мають переміщуватись на великі відстані, перетинати кілька секцій або залишатися підвішеними під час-транспортування по всьому заводу.







Правильний важкий портативний стріловий кран вибирається на основі шляху навантаження, а не лише номінальної вантажопідйомності.

1. Встановити піднятий вантаж

Використовуйте найважчий повний підйомний вузол: заготовку, захват або підйомну балку, гаки, стропи та будь-який пристрій під-гаком. Не вибирайте кран лише за вагою заготовки.

2. Визначити робочий радіус

Виміряйте відстань від центральної лінії щогли до найдальшого положення гака. Найбільший ефект згинання та перекидання виникає при максимальному витягу. Коротша стріла може забезпечити більш стабільну та економічну конфігурацію, коли повний проліт не потрібен.

3. Перевірте поверх і умови доступу

Основа з противагою передає зосереджене навантаження на підлогу. Перевірте ємність плити, рівність, розташування швів, ями, дренажі та маршрут руху навантажувача перед тим, як визначати кран. Під час підйому основа повинна повністю спиратися на міцну рівну поверхню.

4. Установіть відповідність підйомника та робочого циклу

Виберіть підйомник за вантажопідйомністю, висотою підйому, швидкістю підйому, способом керування та очікуваним запуском на годину. Класифікація роботи підйомника та електропостачання повинні переглядатися окремо від конструкції стріли.





Пересувні стрілові крани необхідно переміщати тільки в розвантаженому стані. Гак, візок і стрілу необхідно закріпити перед початком роботи з навантажувачем. Підйом дозволяється лише за умови, що основа повністю спирається на підлогу; використання коліщаток, імпровізованих прокладок або часткової опори під час підйому не дозволяється.

Оператор повинен утримувати вантаж у межах номінальної вантажопідйомності, уникати бокового тягування, підтримувати видимість шляху вантажу та запобігати входу персоналу в зону підвішеного-вантажу. Будь-яка модифікація стріли, противаги, підйомника, основи або кишень для вил вимагає технічної перевірки, оскільки це може змінити стабільність і номінальну продуктивність.







Що робить портативний стріловий кран придатним для важких-навантажень?

Придатність для-важких умов експлуатації залежить від номінальної потужності, розмаху стріли, противаги та конструкції конструкції. Більша вантажопідйомність або довша стріла створює більшу потребу в перекиданні, тому межу основи та підлоги слід вибирати для точної діаграми навантаження, а не лише за вантажопідйомністю.

Чи можна використовувати важкий портативний стріловий кран без анкерів для підлоги?

Так, конфігурація портативної-основи з противагою може працювати без постійних анкерів для підлоги, якщо вона використовується в межах затвердженого рейтингу на перевіреній рівній підлозі. Відсутність анкерів не скасовує вимоги щодо підтвердження несучої здатності підлоги та опори основи.

Чи можна рухати кран під час перенесення вантажу?

Ні. Перед переміщенням кран необхідно розвантажити. Вузол стріли та гака має бути закріплений, а переміщення повинно здійснюватися за допомогою вилкового навантажувача відповідного класу, використовуючи призначені кишені для вил.

Яку ємність вибрати?

Виберіть вантажопідйомність із загального підвішеного вантажу, включаючи заготовку, підйомник, візок, такелаж та під{0}}гакове обладнання, де це можливо. Необхідний розмах стріли та висоту підйому необхідно перевірити відповідно до номінальної конфігурації.

Чи означає обертання на 360 градусів, що гак може працювати в кожній точці навколо щогли?

Стрілу можна обертати в заданому діапазоні до 360 градусів у безперешкодній установці. Фактичне корисне покриття залежить від площі бази, обладнання поблизу, колон будівель, ліній обслуговування та безпечного доступу оператора.

Які підйомники можна встановити на переносний стріловий кран?

Ручні ланцюгові, електричні ланцюгові та пневматичні підйомники можна розглядати, якщо їх вантажопідйомність, спосіб підвіски, висота, робочий цикл і джерело живлення сумісні з вибраною конфігурацією стріли. Остаточне схвалення має базуватися на повному підйомному вузлі.

Чи підходить переносний стріловий кран для роботи на відкритому повітрі?

Лише після-оцінки конкретного проекту. Вплив вітру, стан поверхні, захист від корозії, місце паркування та контроль доступу змінюють вимоги до стійкості. Стандартні портативні конфігурації в приміщенні не можна вважати придатними для підйому на відкритому повітрі.
